1 预备步骤
（1）首先，你要准备一份 pdf 类型的矢量数据，譬如从下列网络链接中下载：
- 《广州市花都区人民政府关于划定花都区河湖管理范围和水利工程管理与保护范围的公告》（花府〔2020〕11号）
- 附件1：花都区河湖与水利工程管理范围划界清单（水库）.xls
- 附件2：花都区干渠管理范围划界总图.pdf
- 附件3：花都区河湖管理范围划界总图.pdf
- 附件4：花都区山塘水库管理范围划界总图.pdf
- 附件5：花都区河道堤防管理和保护范围划界总图.pdf
（2）然后，你必须将下载到的 *.pdf 文件转换成 *.dxf 文件。如果不会转换，可以下载我已经转换好的部分数据：
2 导入奥维互动地图

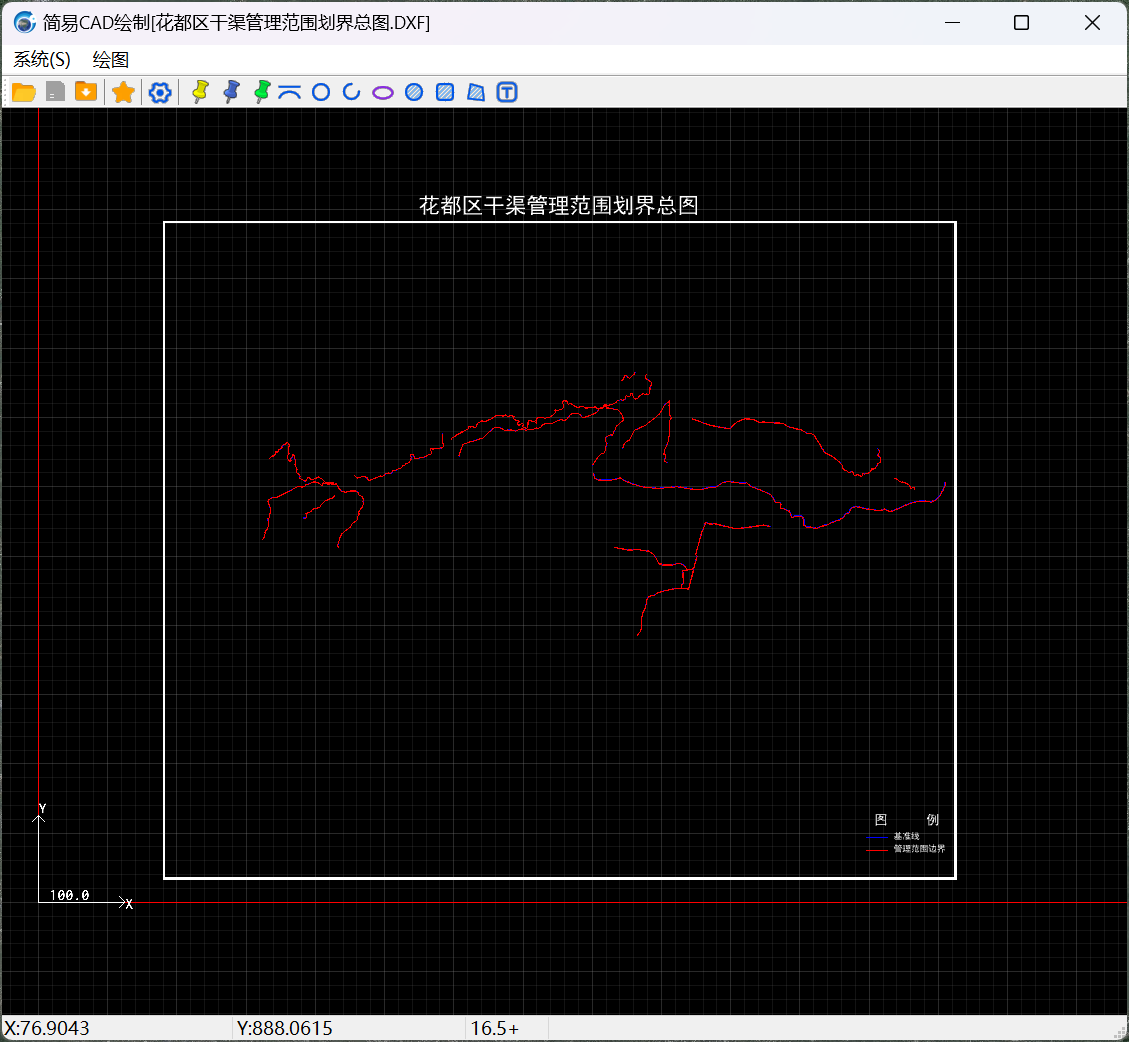

（1）打开奥维互动地图应用程序，通过菜单系统–导入对象，将 *.dxf 文件导入到简易CAD。

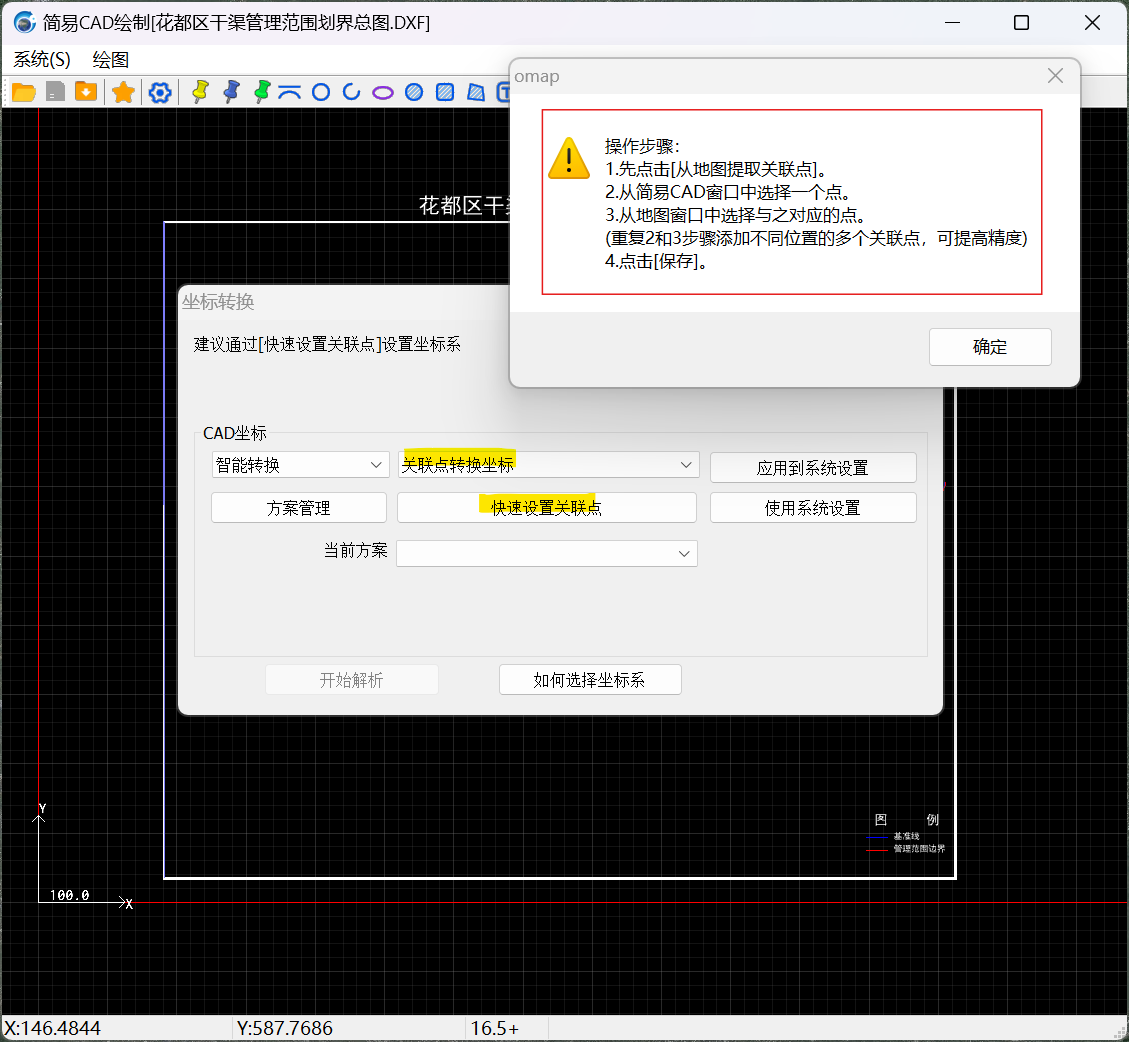

（2）在简易CAD界面，通过菜单系统–导出到地图，进行坐标转换。相关技术要点如下：
- 采用关联点转换坐标；
- 点击快速设置关联点开始添加至少 3 个关联点及地图上与之对应的点；
- 添加步骤如弹窗提示如下：

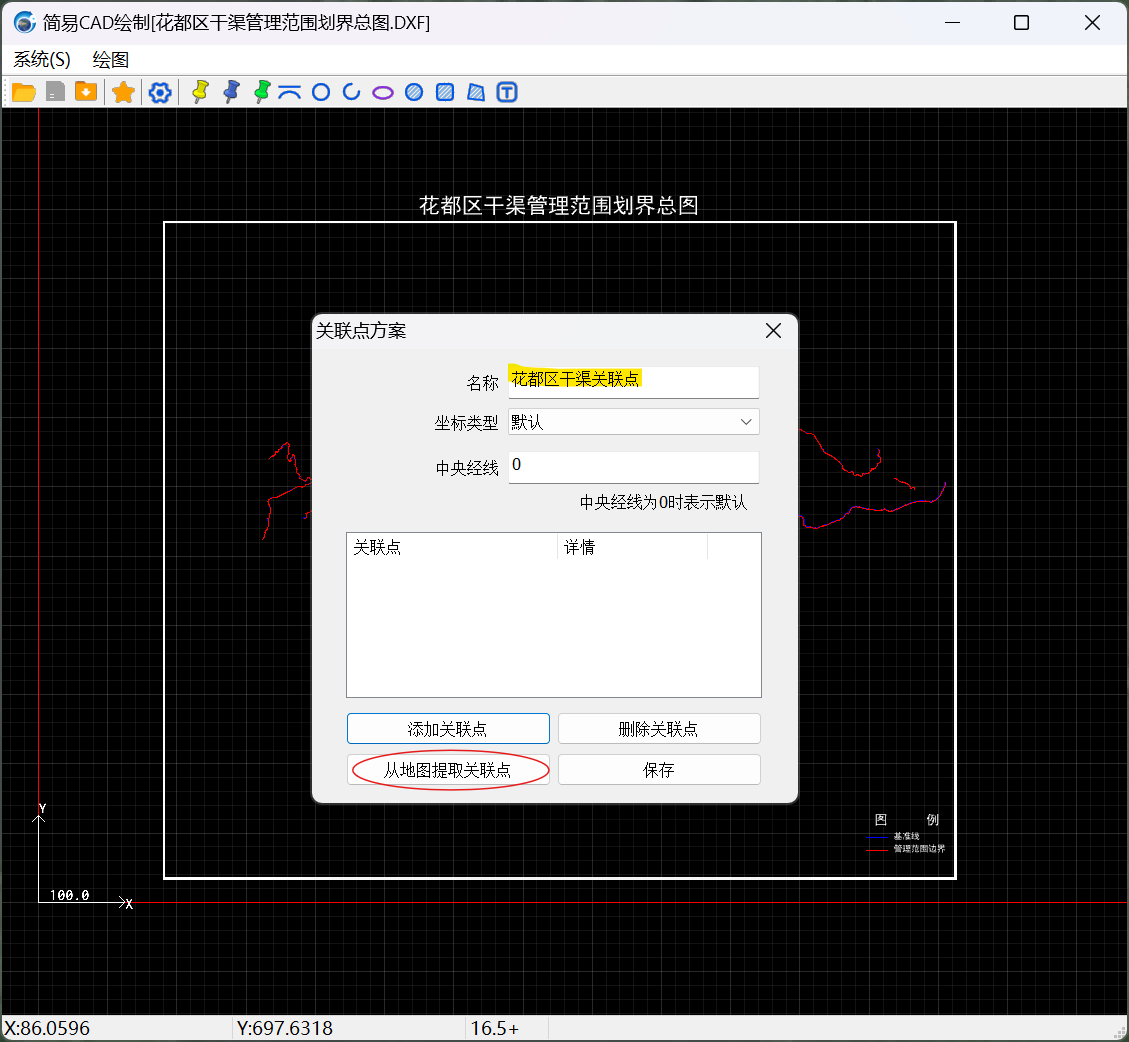

- 先点击从地图提取关联点；

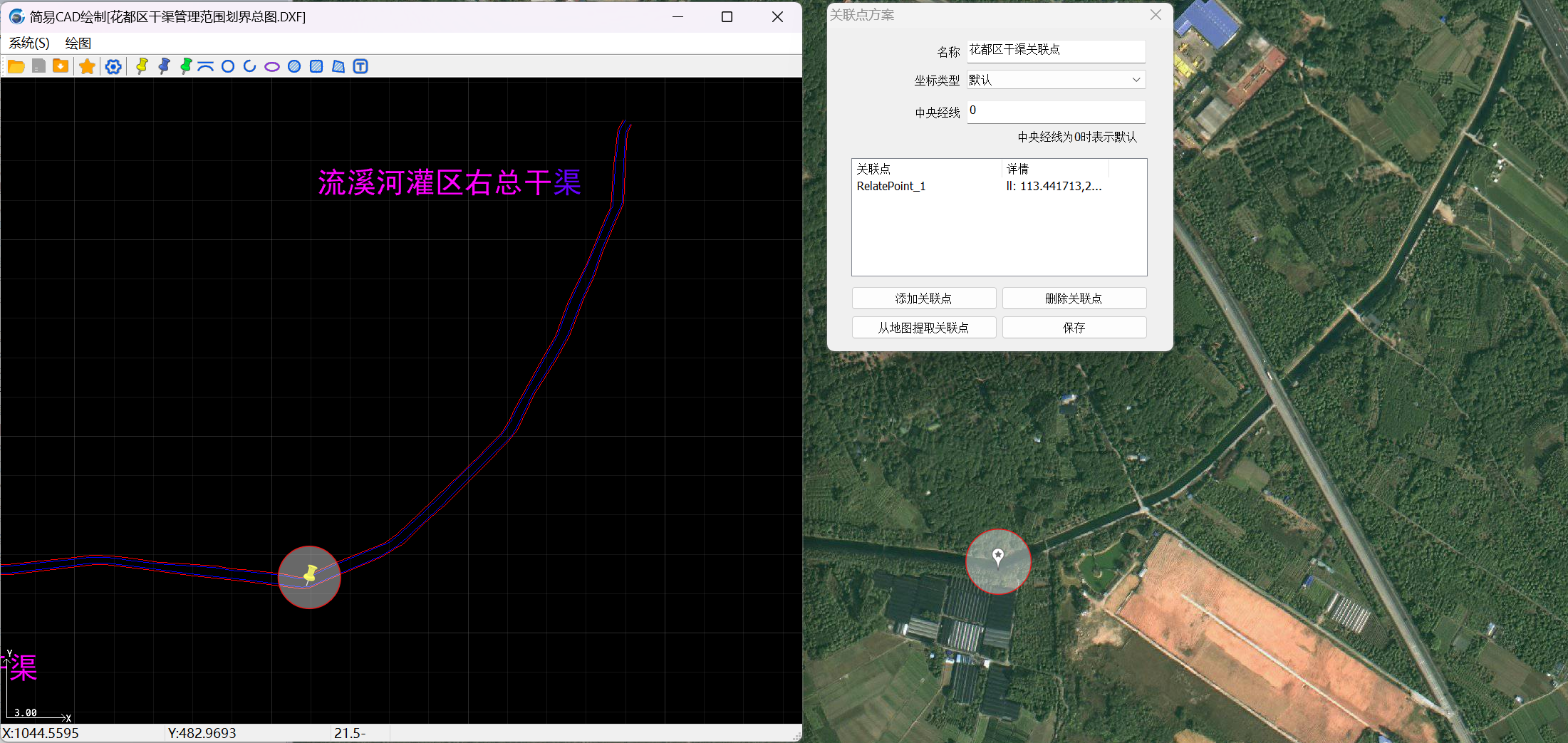

- 从简易CAD窗口中选择一个点；
- 在地图窗口中选择与之对应的点；
- 重复前面 2 个步骤，添加至少 3 个关联点；
- 点击保存。
添加关联点及地图上与之相应的点，是整个导入工作中最重要的步骤，也是最考验操作者手艺的步骤。鼠标稍有轻微的抖动，都有可能导致导入的数据出现较大的偏差。根据我多次实操的经验，可以通过以下方法尽量减少偏差：
- 根据线形走势或图像特点，筛选出地理特征最为显著的拐点；
- 以添加 3 个关联点为例，3 个关联点的距离尽可能远，且其连线构成稳定的三角形；
- 在地图上选点时，应选择尽可能大的缩放级别。
（3）在将相关数据导入奥维互动地图后，可放大局部查看偏移情况，视情况进行整体移动微调修正，或删除数据重新导入。作为一名手艺人，需要下定决心，不能将就，更不可半途而废。

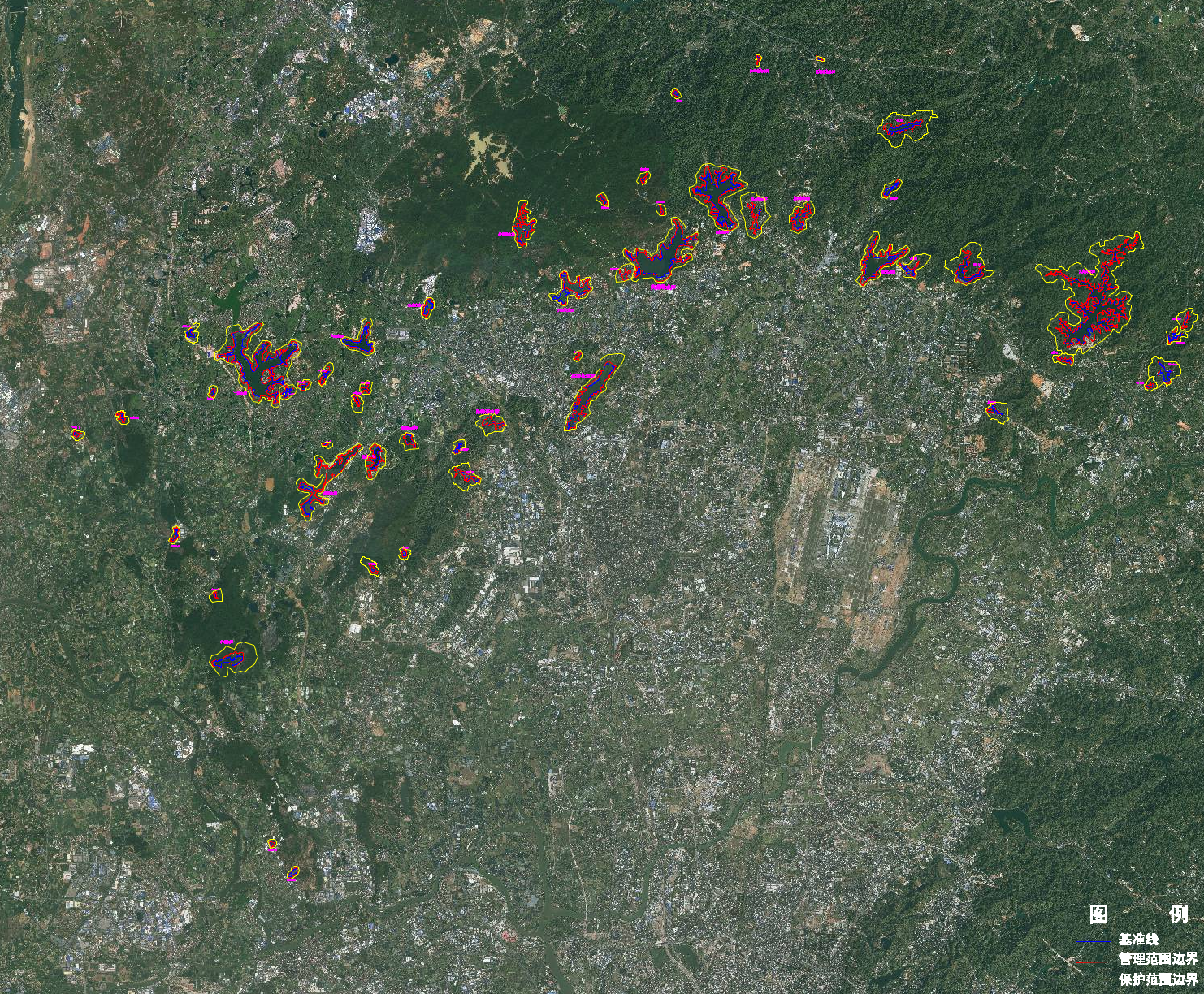

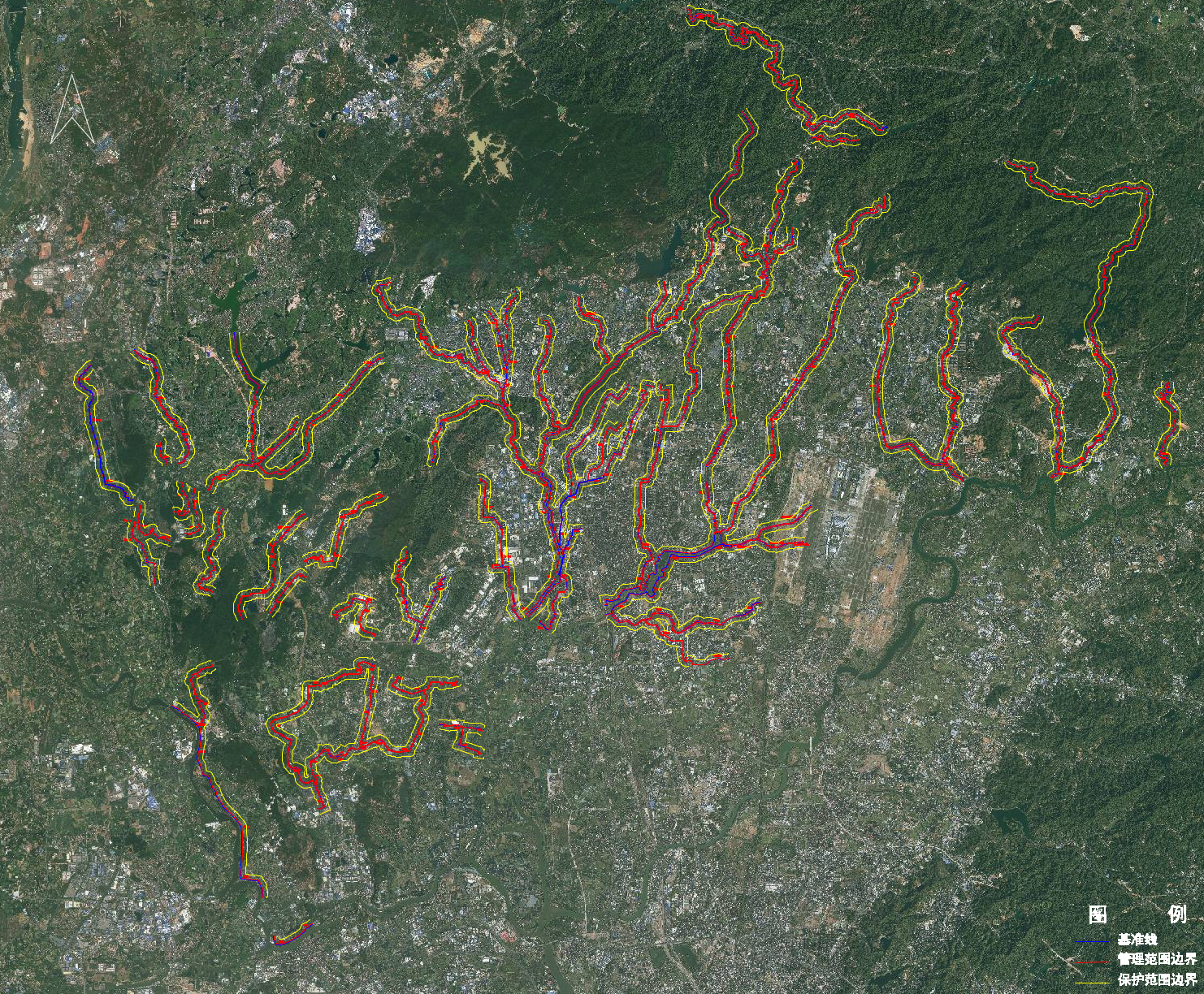

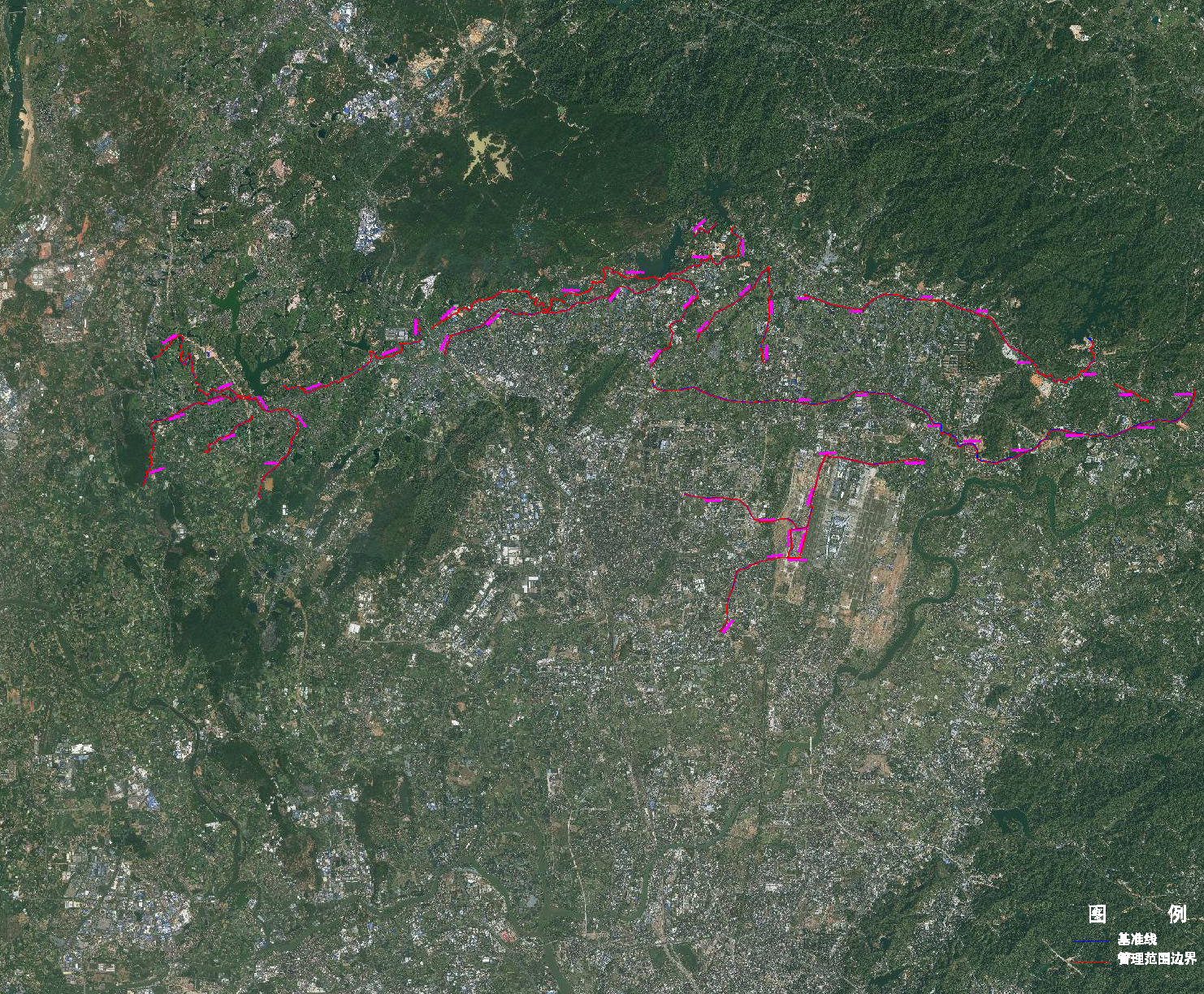

3 成果展示
